В сегодняшнюю быстро развивающуюся технологическую эпоху,
Скорость и эффективность передачи данных стали ключевыми факторами конкуренции во всех сферах жизни. От беспилотных автомобилей до интеллектуального производства и современного медицинского оборудования – каждая отрасль постоянно стремится к более эффективным и надёжным технологиям передачи данных. В этом контексте технология CANFD постепенно проникает в наше поле зрения. Это не только обновлённая версия традиционной технологии CAN (Controller Area Network), но и мощный инструмент, отвечающий требованиям передачи данных новой эпохи. Итак, что же такое CANFD?
1. Что такое CANFD?
CANFD (CAN с гибкой скоростью передачи данных)
CAN с переменной скоростью передачи данных (Variable Rate CAN) – это усовершенствованный вариант классического протокола CAN (Controller Area Network), разработанный для удовлетворения потребностей современных систем в более высоких скоростях передачи данных и больших объёмах данных. По сравнению с традиционным протоколом CAN, CANFD позволяет увеличить длину одного кадра данных с 8 до 64 байт, а скорость передачи сегмента данных может достигать 8 Мбит/с, что значительно повышает эффективность и гибкость передачи данных. Примеры: усовершенствованная система помощи водителю (ADAS) и система автономного вождения (AV). (Примечание: CAN FD представляет собой лишь обновление протокола по сравнению с CAN, а физический уровень остался без изменений.)
2. Историческое развитие CANFD
движимый спросом
Традиционная шина CAN (например, CAN 2.0B) имеет определённые ограничения по скорости передачи данных и пропускной способности и подходит для низкоскоростной связи и связи на короткие расстояния. Однако для некоторых приложений, особенно в области автомобилестроения, промышленного управления и т. д., требуются более высокие скорости передачи данных и большая полезная нагрузка.
технологическая эволюция
Технология CANFD была разработана для устранения ограничений традиционной шины CAN. Она обеспечивает гибкую скорость передачи данных и может работать на скорости до 8 Мбит/с, что значительно превышает скорость традиционной шины CAN.
CANFD повышает производительность за счет:
- Высокоскоростная передача данных: поддерживает скорость передачи данных до 8 Мбит/с, что значительно выше, чем у традиционной шины CAN.

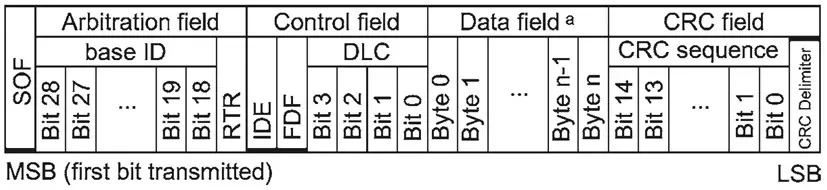

Стандартная структура кадра CAN

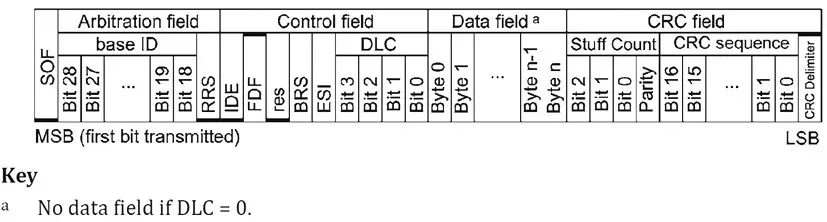

Стандартная структура кадра CAN-FD (длина данных до 16 байт)

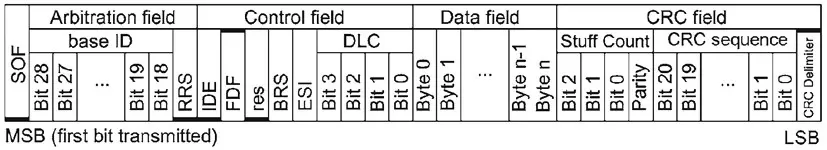

Стандартная структура кадра CAN-FD (длина данных 20~64 байта)
- Гибкая скорость передачи данных: возможность динамически регулировать скорость передачи данных в зависимости от спроса, что обеспечивает большую гибкость.
- Большая полезная нагрузка: поддерживает большие размеры пакетов для адаптации к потребностям передачи больших объемов данных в сложных приложениях.
- Совместимость: CANFD может быть обратно совместим с традиционным CAN 2.0B, что позволяет постепенно модернизировать существующее оборудование и системы для достижения более высоких возможностей передачи данных.
Стандартизация и продвижение
Технология CANFD была впервые предложена компанией Bosch и постепенно получила поддержку и признание Международной организации по стандартизации (ISO), в частности, в виде стандарта ISO 11898-1:2015. Благодаря этому стандарту CANFD стал одним из основных решений в современной автомобильной электронике и системах промышленной автоматизации.
3. Заявка CANFD от Congping
На фоне исторического развития и широкого применения технологии CANFD,
Современные автомобили и промышленное оборудование всё чаще нуждаются в эффективной передаче данных. Наша линейка продукции включает:
АПОЛЛОН 12 ПРО
и
АПОЛЛОН 12 ПЛЮС
, которые полностью поддерживают протокол CANFD. Это означает, что наши продукты, будь то интеллектуальные системы помощи водителю или оборудование промышленной автоматизации, предоставляют пользователям расширенные возможности передачи данных и превосходную производительность, обеспечивая стабильную и надежную техническую поддержку инновационных проектов клиентов.

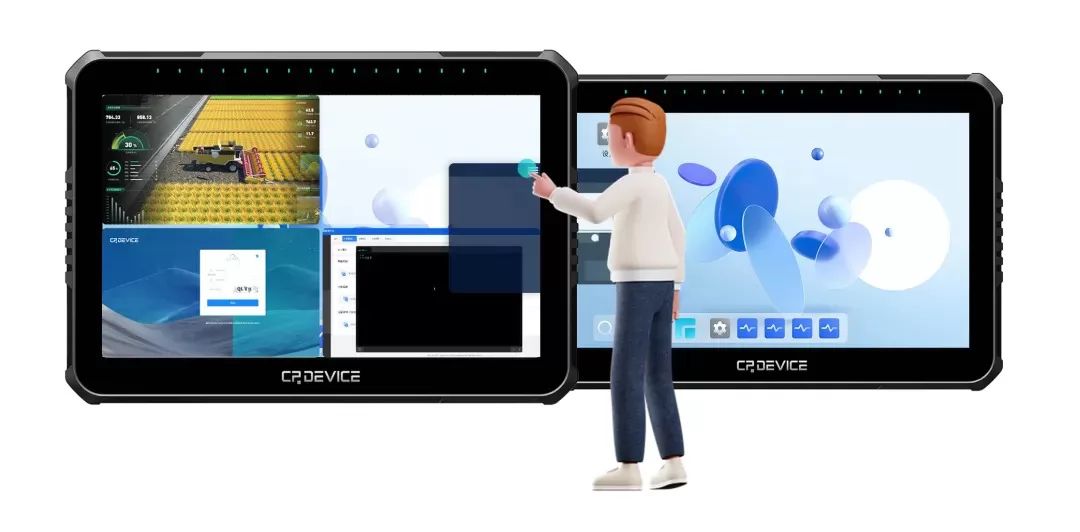

На фотографии изображен APOLLO 12 PLUS — новое поколение высококлассного автомобильного смарт-планшета с двумя экранами, различными дисплеями и разными сенсорными экранами.
В приложениях,
Многие программисты не знают, с чего начать из-за обновления версий или беспокоятся о сложностях модификации кода? Не беда, быстро внедряйте кросс-процессную высокоскоростную архитектуру шины CPComm от Congping. Вы можете реализовать операции отправки и приёма данных по шине CANBus и взаимодействие с микроконтроллерами всего за 3-5 простых шагов. Это удобно и быстро. С появлением всё большего количества CAN-приложений Congping продолжает повышать скорость и нагрузочную способность CAN. Мы действительно освоили CANBus!

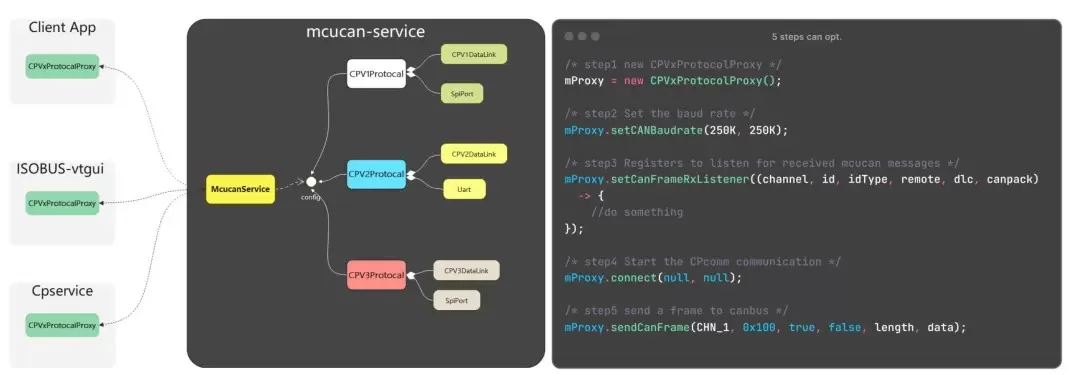

На рисунке показан кросс-процессный случай McuCAN.
4. APOLLO 12 PLUS поддерживает CANFD
Поддерживает два экрана с разными дисплеями и разными сенсорными экранами, один хост, два дисплея и несколько приложений, удовлетворяя потребности в отображении нескольких экранов и взаимодействии в реальных сценариях, с высокой эффективностью и высокой степенью интеграции.
Использование нового поколения высокопроизводительной аппаратной платформы Congping, CPU+GPU+NPU, обеспечивает соответствие алгоритмам ИИ начального уровня, а также приложениям для обработки 2D/3D-графики и изображений.
Поддерживает операционные системы Android/Linux, прост и удобен в разработке.
Два больших экрана 12,1 дюйма с разрешением 1280*800 пикселей обеспечат вам вдвое больше удовольствия
Поддерживает 4 канала SocketCAN, высокочувствительную беспроводную связь 4G/5G, 1 канал автомобильного Ethernet 1000BASE-T1 и другие методы связи.
О Конпине
Технология Конгпинг
была официально создана 29 января 2018 года с направлением развития интеллектуальной трансформации сельскохозяйственной, инженерной и логистической техники.
Технология Конгпинг
предоставляет профессиональные программные и аппаратные решения для механического интеллекта, обслуживая тысячи промышленных клиентов, и стремится реализовать всестороннюю интеллектуальную эволюцию машин.
