Интеллектуальные инновации в автомобиле ：Выпущен первый стандарт CANBus

По мере того, как такие отрасли, как сельское хозяйство, строительство и горнодобывающая промышленность, развивают интеллектуальные технологии, традиционные машины и транспортные средства получают новую жизнь благодаря интеграции интеллектуальных решений. Среди этих решений комплексные решения для транспортных средств, предлагаемые производителями оригинального оборудования (OEM), часто обеспечивают баланс между стабильностью и эффективностью коммуникации.

Однако решения по модернизации автомобилей, не предусмотренные изначально, сталкиваются с такими проблемами, как нестабильность связи. Шина CAN (Controller Area Network), являясь основным протоколом для связи в автомобиле, играет ключевую роль как в OEM-производстве, так и в модернизации, особенно в стандартизации связи.

Сегодня мы сосредоточимся на основных показателях в разработке и применении CAN-шины. —стандартные требования и методы испытаний на скорость нагрузки.

Обзор шины CAN и стандарты скорости нагрузки

Шина CAN широко используется в областях с высокими требованиями к безопасности, таких как транспорт, авиация и здравоохранение. Будучи открытым многоточечным протоколом связи для низкоуровневых сетей управления, она обеспечивает мощные возможности передачи данных для различных высокопроизводительных устройств. При тестировании систем на базе шины CAN сначала необходимо указать скорость передачи данных и задержку, а затем проверить соответствие продукта этим требованиям, протестировав максимальную скорость загрузки.

01. Определение скорости передачи данных и скорости загрузки

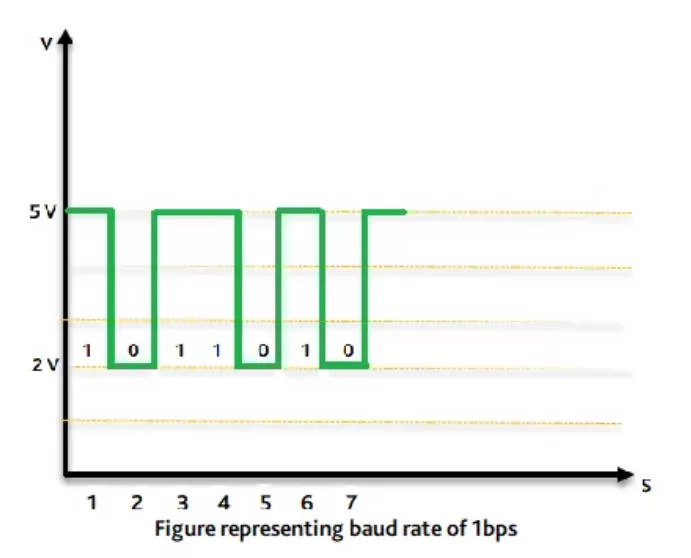

Скорость передачи данных (бод) — это количество единиц сигнала, передаваемых за единицу времени, то есть скорость, с которой эффективные сигналы данных модулируют несущую. Чем выше скорость передачи данных, тем быстрее передача. Шина CAN поддерживает различные скорости передачи данных, наиболее распространённые из которых — 250 кбит/с и 500 кбит/с. Среди них скорость 500 кбит/с является стандартной для большинства транспортных средств.

С другой стороны, уровень нагрузки является ключевым показателем производительности устройства и критически важен для оценки производительности сети и предотвращения узких мест в коммуникациях. На практике рекомендуется, чтобы уровень нагрузки CAN-шины оставался ниже 30% в нормальных условиях и не превышал 60% в периоды пиковой нагрузки. Слишком высокий уровень нагрузки может привести к потере данных или задержкам связи, что скажется на стабильности системы.

02. Стандартные требования и методы испытаний

Учитывая различные требования OEM-производителей и сценарии модернизации, компания Congping Technology предлагает, чтобы модернизированные продукты, работающие на скоростях передачи данных 250 и 500 кбит/с, соответствовали требованию 60% загрузки без потери кадров. Кроме того, задержка отправки и приёма должна соответствовать потребностям клиентов, поскольку чрезмерная задержка может повлиять на проверку скорости загрузки.

Вот наши методы тестирования:

• Установите скорость передачи данных: Мы устанавливаем скорость передачи данных по шине CAN на 250 кбит/с и 500 кбит/с с двумя каналами передачи.
• Симуляционное тестирование: Используя инструменты моделирования, мы проверяем, может ли CAN-связь соответствовать стандартному требованию по уровню нагрузки, превышающему 60% без потери кадров.
• Стресс-тестирование: Мы проводим стресс-тесты нескольких аналогичных продуктов. Результаты показывают, что большинство аналогичных продуктов на рынке достигают максимальной нагрузки около 40% при скорости 500 кбит/с с двумя каналами передачи.

03. Достижения Congping Technology

Благодаря передовым технологиям компания Congping добилась стабильной работы двухканальной CAN-шины со скоростью 500 кбит/с при нагрузке до 85% без потери пакетов. Средние результаты наших стресс-тестов превышают стандарт в 60%.

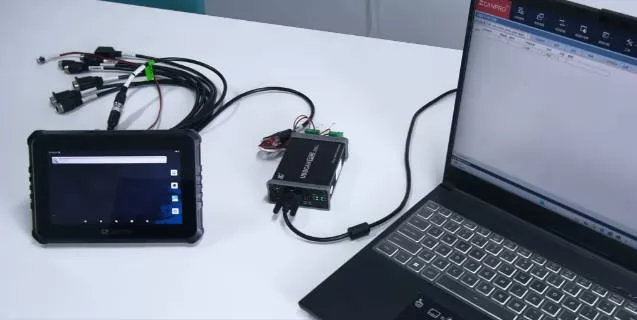

Оборудование для испытания скорости нагрузки CANBus

Кроме того, наше решение CAN-шины на базе SoC обеспечивает среднюю задержку отправки/приёма менее 6 мс, демонстрируя низкую задержку и высокую нагрузочную способность. Это обеспечивает стабильную связь и безопасную, надёжную работу системы даже в сценариях с кратковременными высокими нагрузками или обработкой больших объёмов данных.

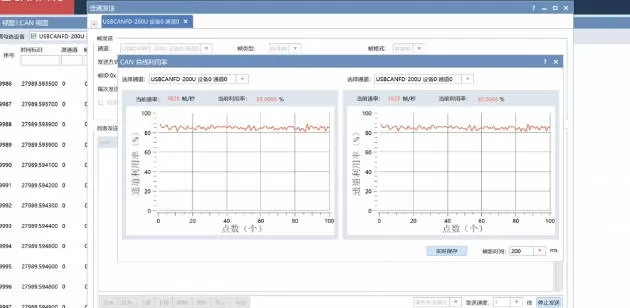

Диаграмма формы сигнала во время теста скорости нагрузки CANBus

04. Текущие исследования и будущие разработки

Мы стремимся к дальнейшему развитию технологий CAN-коммуникаций для постоянного повышения производительности продукции, отвечая потребностям наших клиентов в реальных условиях эксплуатации. Выбирая промышленные планшеты Congping Technology для установки на транспортные средства, вы получаете передовую в отрасли производительность CAN-коммуникаций, гарантируя безопасность и стабильность системы.

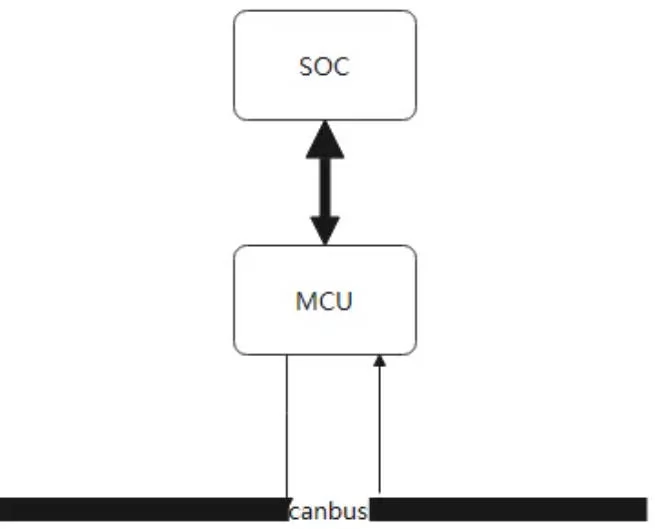

Схема обработки данных CANBus
