Традиционные автомобильные интеллектуальные устройства, особенно в сельскохозяйственной и строительной технике, обычно работают в сложных и неблагоприятных условиях. В результате многие производители сосредотачивают свои усилия по проектированию и разработке на повышении надежности устройства, например, на расширении диапазона входного напряжения, более эффективной системе отвода тепла, более надежной водонепроницаемой и пыленепроницаемой конструкции и т. д. Мобильность устройства часто снижается. упущен из виду. В то же время эти надежные конструкции также усложняют разработку высокоэффективной антенны.
Проблемы при разработке обычных антенн для автомобильных устройств?
Конструкция аппаратной части интеллектуального автомобиля с широким входным напряжением приводит к большому количеству схем преобразования энергии в устройстве. При работе цепи постоянного тока катушка индуктивности заряжается и разряжается с высокой частотой, а катушка индуктивности и конденсатор имеют паразитные эффекты, вызывающие звон. Пик звона слишком высок, что означает сильное изменение тока на высокой частоте, вызывающее проблемы с электромагнитными помехами и мешающие низкочастотные сигналы;
Интеллектуальное оборудование, установленное в автомобиле, использует электронные материалы и модули автомобильного класса, уровень интеграции относительно низкий, и имеется множество настраиваемых функций и модулей. Модули передаются по стандартным протоколам, таким как USB3.0, SDIO3.0, MIPI и LVDS. Такие высокоскоростные сигналы генерируют шумовые сигналы, которые серьезно мешают низкочастотным сигналам;
Интеллектуальное оборудование в транспортном средстве имеет очень обширный интерфейс, такой как антенна GNSS, выход источника питания, интерфейс RS485 и камеры и т. д., что приводит к относительно сложной внутренней циклоиде, компактному пространству и небольшим перекрестным помехам друг с другом, вызывая низкочастотные помехи. сигналы для беспокойства;
Низкочастотные сигналы бортовых интеллектуальных устройств ограничены вышеперечисленными факторами, а чувствительность намного ниже, чем у стандарта 3GPP. Однако сценарии использования оборудования, устанавливаемого на сельхозтехнику, в основном малочастотны. Обычно операторы в сельскохозяйственных районах с большими площадями и малонаселенными районами используют низкочастотные решения, которые позволяют в геометрической прогрессии сократить количество базовых станций и повысить эффективность. Поэтому устройства с плохими низкочастотными сигналами будут встречаться на больших площадях. Состояние сигнала оказывает существенное влияние на работу бортового интеллектуального устройства.
В ответ на вышеуказанные проблемы, такие как электромагнитные помехи и перекрестные помехи, серия CP Spring 2 оснащена технологией беспроводной передачи сигнала Ultra-Link. Эта технология основана на встроенной антенне, разработанной CP для оптимизации и улучшения характеристик антенны OTA:
①Полностью оцените и оптимизируйте структуру в пространстве для стекирования на ранней стадии, уменьшите источник помех вокруг антенны и улучшите свободное пространство, чтобы средняя эффективность могла достигать более 30%;②Максимально уменьшите затухание, чтобы среднее значение было менее 3 дБм, для проблемы электромагнитных помех постоянного тока, высокоскоростной сигнальной линии рассеяния, периферийного интерфейса и других помех, соответственно, отрегулируйте целевые стандарты структурного стека, правила проводки печатных плат, и строго соблюдать.Данные испытаний показывают, что Spring 2, оснащенный конструктивным решением Ultra-Link, имеет очевидные преимущества перед потребительскими продуктами (в качестве сравнительного значения используется среднее конструктивное решение потребительских продуктов в аналогичной среде с низкой плотностью базовых станций).

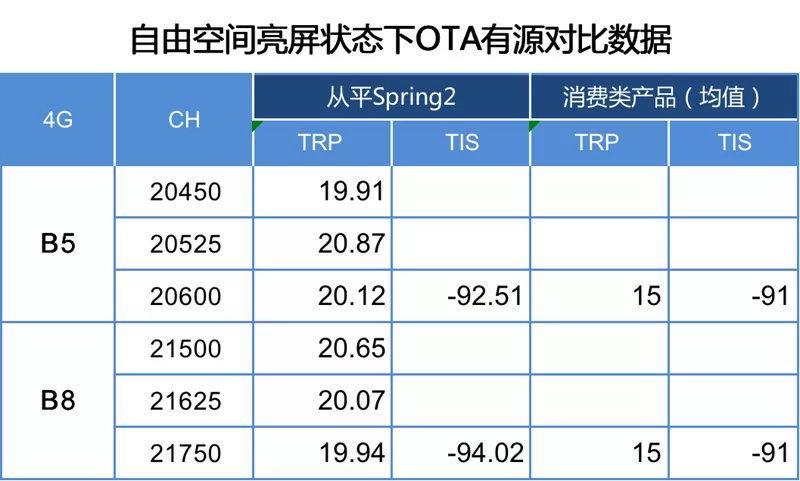

Данные активного сравнения OTA для Apartment Spring 2 и аналогичных потребительских товаров RF Design на низкой частоте
Применение сверхчувствительной технологии беспроводной передачи сигналов Ultra-Link в Spring 2 может гарантировать, что устройства в районах с низкой плотностью населения и слабым покрытием сигнала смогут получать высококачественные сигналы связи, что значительно улучшит работу пользователей в отдаленных районах с редким населением. . Проблема с прерывистым сигналом 4G.
